Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

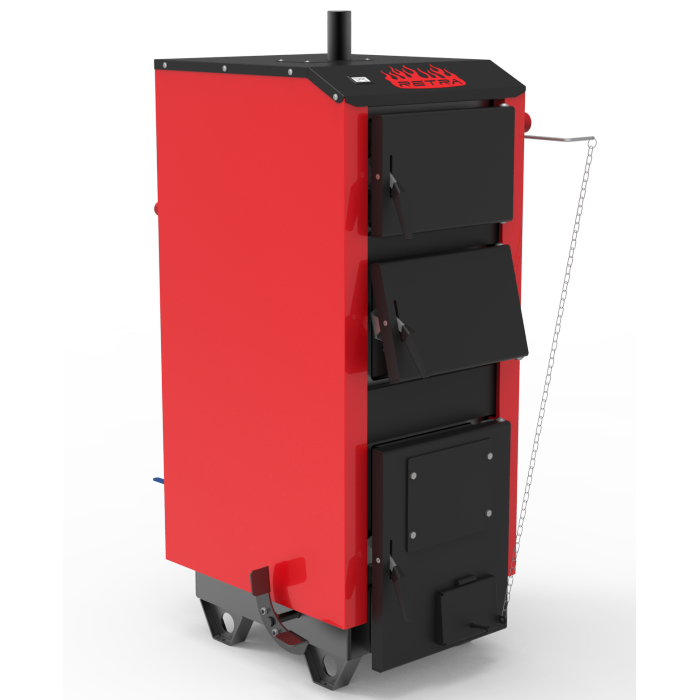

Котлы Ретра-5М работают с механическим регулятором тяги и не нуждается в электропитании. Опционально котлы приспособлены к монтажу вентилятора и блока управления (контроллера), который контролирует процесс горения и работу насосов центрального отопления (модель Ретра 5М plus).
Преимущества котлов модельного ряда «Ретра-5М»
- Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
- Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
- Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
- Возможна установка факельной горелки с бункером для сжигания пеллет в автоматическом режиме.
- Гарантия - от 2 до 5 лет (в зависимости от толщины металла)!
СТРОЕНИЕ КОТЛА
Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (18), под колосниковыми решетками находится камера поддувала (зольник) (9). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).
1. стальной теплообменник; 2. камера сгорания (топка); 3. перегородка прямая; 4. дымоход; 5. шибер газохода поворотный; 6. шибер для регулирования вторичного воздуха; 7. форсунки вторичного воздуха; 8. рыхлитель топлива; 9. камера поддувала (зольник); 10. кожух декоративный; 11. люк загрузочный; 12. люк выгребной и удаления пепла; 13. люк поддувала; 14. патрубок подачи; 15. люк для чистки дымовых каналов; 16. патрубок поворота; 17. слой теплоизоляции; 18. решетка колосниковая; 19. патрубок сливной с шаровым краном; 20. клапан предохранительный; 21. термометр; 22. регулятор тяги.
КОМПЛЕКТ ПОСТАВКИ
- Регулятор тяги
- Термометр
- Клапан предохранительный
- Кран шаровый
- Американка 1 1/2”
- Заглушка 1/2”
Основные | |
---|---|
Производитель | Ретра |
Страна производитель | Украина |
Мощность номинальная | 10 кВт |
Вид топлива | Твердое |
Виды твердого топлива | Брикеты, Дрова |
Коэффициент полезного действия | 80 % |
Назначение котла | Одноконтурный |
Способ установки | Напольный |
Объем камеры сгорания | 32 л |
Способ отвода отработанных газов | Дымоход |
Вес | 200 кг |
Гарантийный срок | 24 мес |
Объем воды в котле | 50 л |
Теплоноситель | Вода |
Цвет | Красный |
Тип котла | Длительного горения |
Площадь обогрева | 100 кв.м |
Автоматическая подача топлива | Нет |
Толщина стали | 3 мм |
Габаритные и присоединительные размеры | |
Высота | 1015 мм |
Ширина | 570 мм |
Глубина | 750 мм |
Диаметр дымохода | 133 мм |
Вход в систему отопления | 1 1/2" |
Возврат из системы отопления | 1 1/2" |
- Цена: 2 646 руб.
