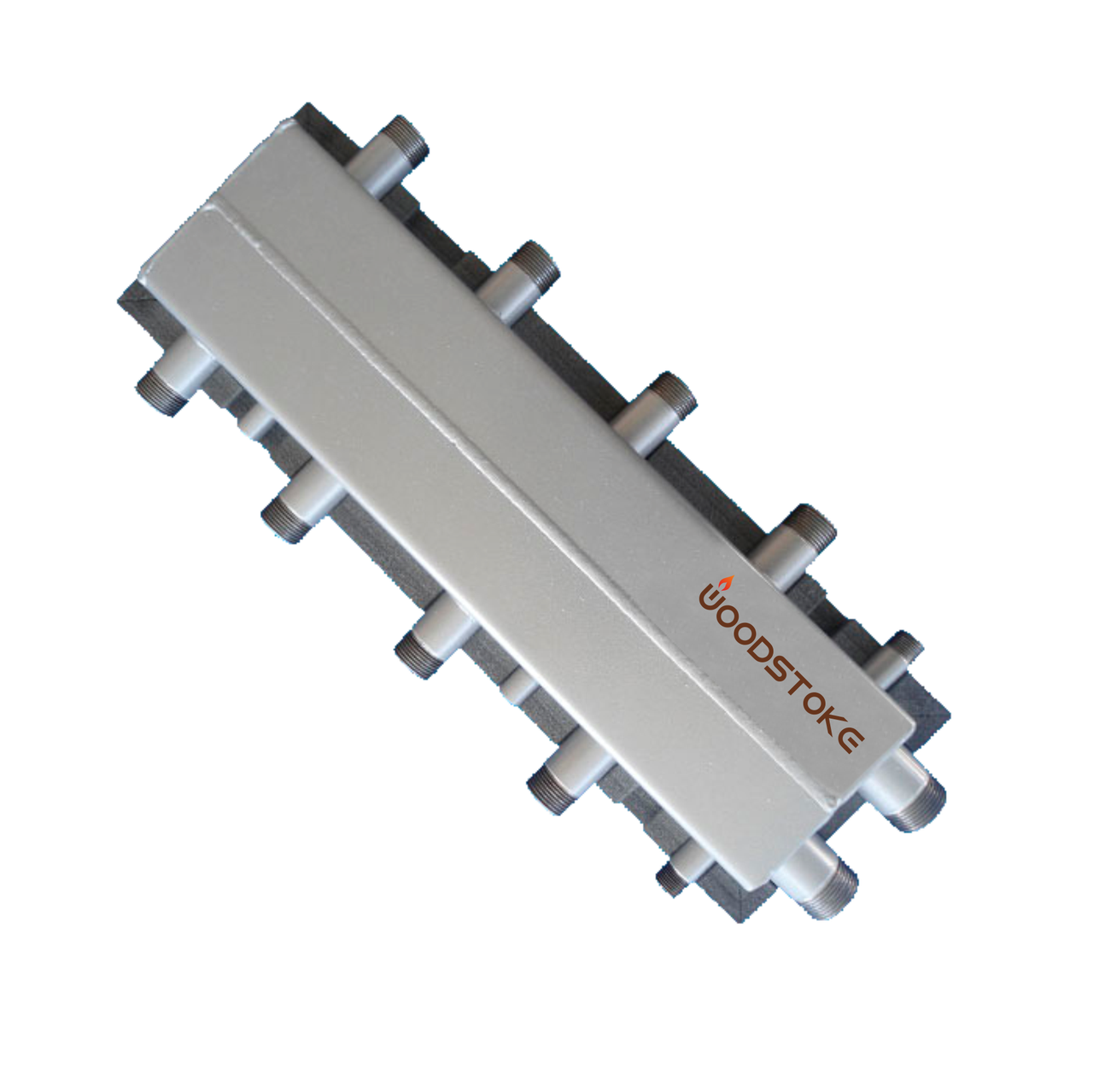

Гидрострелка-коллектор WoodStoke 220

Гидрострелки Woodstoke предназначены для сбора и распределения потоков теплоносителя по нескольким контурам. Они применяются в различных инженерных сетях, в т.ч. в системах отопления и водоснабжения.

Когда в одной гидросистеме имеются как первичный (котловой) контур, снабженный собственным насосом, так и вторичный (отопительный) контур пользователя с одним либо несколькими вторичными насосами, то в процессе работы могут возникать ситуации, когда во время взаимодействия насосы создают нежелательные изменения расходов и напоров в контурах.

На выходе из участка гидравлического разделения имеются коллекторы подачи и обратки, с которыми могут соединяться вторичные контуры. Ниже представлены три примера ситуаций гидробаланса в системе:

Гидравлические разделители Woodstoke разработаны с целью уменьшения объема циркулирующего теплоносителя и обеспечения его оптимального подогрева. С помощью этого снижаются трудозатраты по монтажу и запуску котельной, а также появляется возможность сэкономить пространство жилой площади.

При изготовлении гидравлических стрелок применяется котельная сталь 09Г2С. Она имеет ряд преимуществ:

1. Высокая механическая прочность.
2. Долговечность - срок службы деталей из этого вида стали более 30 лет.
3. Широкий диапазон рабочей температуры - от -70 до +425 С.
4. Отсутствует склонность к отпускной хрупкости.
5. После отпуска вязкость стали не снижается.
6. Не теряет пластичность и не изменяет зернистость при сварке элементов.

Преимущества гидравлических сепараторов Woodstoke:

• Высококачественная котловая сталь 09Г2С толщиной 3 мм.
• Гарантия 10 лет.
• Высокая антикоррозийная устойчивость.
• Гидравлическая опресовка до 9 АТМ.
• Для котлов мощностью до 70 кВт.
• Высокотемпературная устойчивость.

Конструкция коллекторов выполнена с учетом соответствующих законов гидродинамики, в расчете на наличие в системе одного теплогенератора (котла), мощностью до 70 кВт и наличие в каждом отопительном контуре своего насоса.

Схема подключения:
