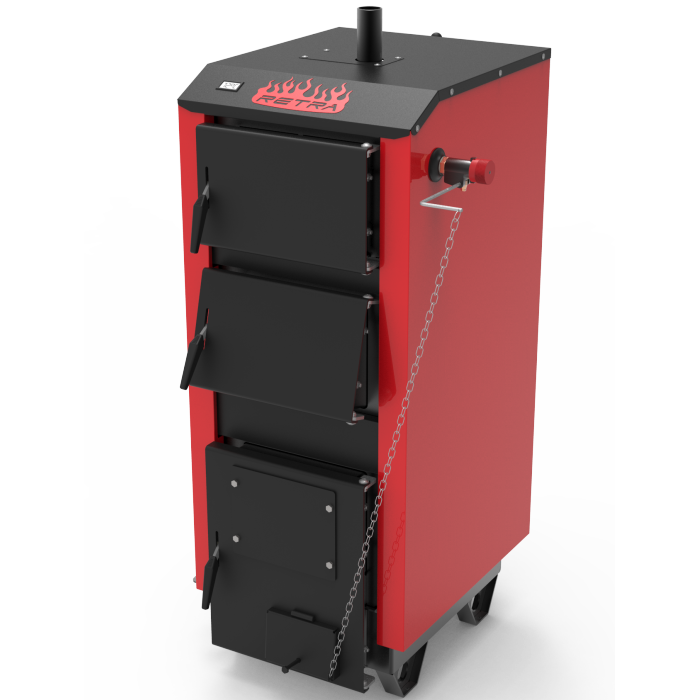

Котел Ретра-5М 10 кВт
  • Котел Ретра-5М 10 кВт, фото 2
  • Котел Ретра-5М 10 кВт, фото 3
  • Котел Ретра-5М 10 кВт, фото 4
  • Котел Ретра-5М 10 кВт, фото 5
  • Котел Ретра-5М 10 кВт, фото 6
  • Котел Ретра-5М 10 кВт, фото 7
  • Котел Ретра-5М 10 кВт, фото 8
  • Котел Ретра-5М 10 кВт, фото 9
  • Котел Ретра-5М 10 кВт, фото 10

Котел Ретра-5М 10 кВт

1 951,60 руб.

  • В наличии
  • Код: 5М 10 кВт
+375 (29) 377-70-92
A1
  • +375 (33) 377-70-93
    МТС
  • +375 (17) 361-01-15
    городской
  • +375 (29) 147-70-92
    A1
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
возврат товара в течение 14 дней по договоренности
Котел Ретра-5М 10 кВт
Котел Ретра-5М 10 кВт
1 951,60 руб.
В наличии
Купить
+375 (29) 377-70-92
A1
  • +375 (33) 377-70-93
    МТС
  • +375 (17) 361-01-15
    городской
  • +375 (29) 147-70-92
    A1
Описание
Характеристики
Спецификация
Информация для заказа

Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Опционально котлы приспособлены к монтажу вентилятора и блока управления (контроллера), который контролирует процесс горения и работу насосов центрального отопления (модель «Ретра-5М PLUS»). Котлы модели «Ретра-5М» работают с механическим регулятором тяги и не нуждается в электропитании.

Преимущества котлов модельного ряда «Ретра-5М»:

  • Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
  • Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
  • Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
  • Гарантия - 3 года!

Строение котла

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (22), под колосниковыми решетками находится камера поддувала (зольник) (11). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).




retra-5m opys

1- стальной теплообменник;

2- камера сгорания (топка);

3- перегородка прямая;

4- дымоход;

5- шибер газохода поворотный;

6- рассекатель первичного воздуха;

7- патрубок под регулятор тяги;

8- канал подачи вторичного воздуха с шибером для регулирования;

9- форсунки вторичного воздуха;

10- рыхлитель топлива;

11- камера поддувала (зольник);

12- кожух декоративный;

13- люк загрузочный;

14- люк выгребной и удаления пепла;

15- люк поддувала;

16- патрубок подачи;

17- люк для чистки дымовых каналов;

18- патрубок поворота;

19- клапан предохранительный;

20- патрубок сливной с шаровым краном;

21- слой теплоизоляции;

22- решетка колосниковая;

23- наклонные трубы теплообменника;

24- термоманометр;

25- пульт управления;

26- патрубок под термодатчик пульта управления ;

27- регулятор тяги;

28- медная гильза для установления термодатчика;

29- вентилятор наддува.

Принцип работы котла Ретра-5М

Вода из системы теплоснабжения поступает в котел через патрубок поворота (18), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (16) поступает в систему теплоснабжения.

Розжиг холодного котла можно проводить только убедившись в том, что котел герметичный и действительно заполнен водой. Необходимо приоткрыть дверцу поддувала. Розжиг необходимо проводить сухими дровами на протяжении 0,5 ч, добиваясь постепенного повышения температуры воды на выходе из котла до 70°С. Первый розжиг котлов модели «Ретра-5М PLUS» проводится без системы приточной вентиляции (при отключенном вентиляторе), регулируя приток воздуха открыванием дверцы поддувала, помня о включении насосов центрального отопления после превышения температуры на выходе из котла выше 40°С ( в дальнейшем, при использовании вентилятора, насос, который имеет связь с контроллером, включится автоматически).

Первые 3-4 дня рекомендуется беспрерывное горение котла при температуре воды на выходе 70-80°С. В дальнейшем можно провести программирование работы котла на электронном контроллере согласно правилам, которые представлены в инструкции к контроллеру ( электронному пульту).

При розжиге не разрешается заполнять всю камеру сжигания (дрова – 50% заполнения, уголь, брикет – 30%).

После розжига управление процессом и подачей первичного и вторичного воздуха в камеру сгорания происходит в автоматическом режиме:

- в котлах модели «Ретра-5М» с помощью регулятора тяги;

-в котлах модели «Ретра-5М PLUS» с помощью электронного блока управления (контроллера).

Система первичного и вторичного распределения воздуха в котлах модели «Ретра-5М PLUS» дает возможность работать котлу после плотного закрытия всех дверок и люков согласно заданным на контроллере параметрам. Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.

Габаритные размеры Ретра-5М

retra-5m rozm

Комплект поставки:



retra-5m kompl




Котел Ретра-5М:


1. Регулятор тяги
2. Термо манометр
3. Клапан предохранительный
4. Кран шаровый
5. Американка 1 1/2”
6. Заглушка 1/2”



Срок гарантии:

Срок гарантии на теплообменник составляет 36 (тридцать шесть) месяцев со дня запуска его в эксплуатацию согласно акту, но не больше 48 (сорока восьми) месяцев с момента поставки.
Срок гарантии на комплектующие (вентилятор поддува, блок управления) составляет 12 месяцев. На протяжении данного срока производитель бесплатно проведет замену узлов и деталей котла, которые вышли из строя, при условии, что не были нарушены требования данной инструкции.

Предлагаем посмотреть видео обзор котла Ретра 5М:



Основные
Производитель Ретра
Страна производительУкраина
Мощность номинальная 10 кВт
Вид топливаТвердое
Виды твердого топливаДрова, Опилки, Брикеты, Бурый уголь
Назначение котла Одноконтурный
Способ установкиНапольный
Тип топкиЗакрытая
Объем камеры сгорания36 л
Материал теплообменника Сталь
Способ отвода отработанных газов Дымоход
Вес160 кг
Гарантийный срок 36 мес
Количество загрузок топлива в сутки2 раз/сутки
Объем воды в котле50 л
ТеплоносительВода
Площадь обогрева100 кв.м
Габаритные и присоединительные размеры
Высота1015 мм
Ширина570 мм
Глубина750 мм
Диаметр дымохода150 мм
Пользовательские характеристики
Гарантийный срок36
Площадь теплообменника
Площадь теплообменника (м.кв.)1,2
