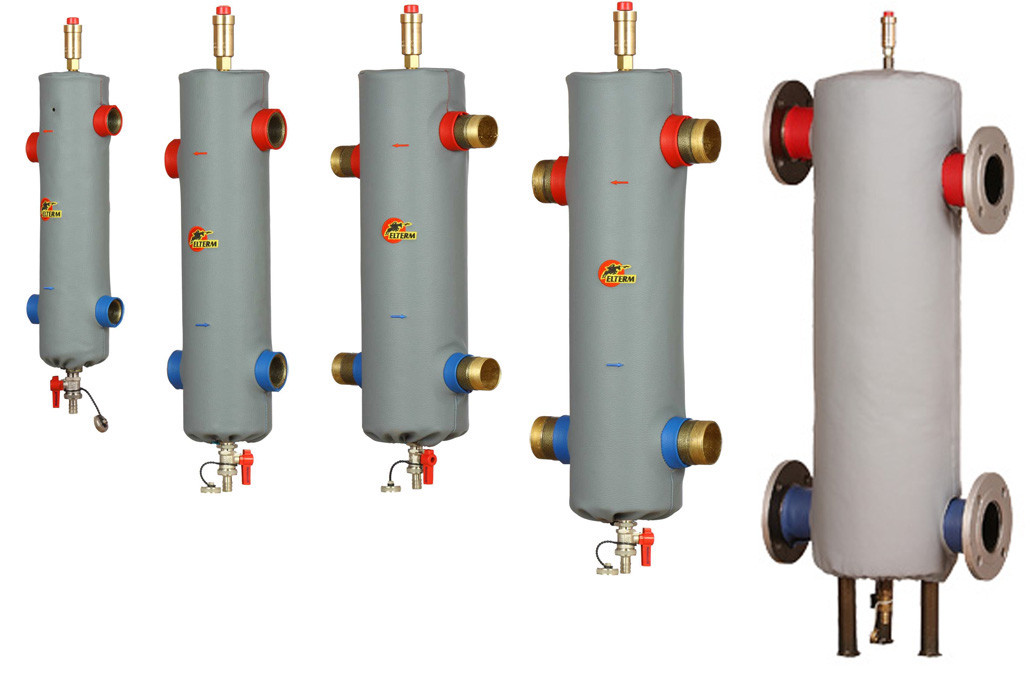

Гидрострелка SHE700 100/250 до 700 kW

ФУНКЦИИ ГИДРАВЛИЧЕСКОЙ СТРЕЛКИ

В зависимости от размеров, планировки здания, функционального назначения помещений контуров в системе отопления может быть достаточно большое количество. Контуры отличаются нагрузкой по мощности, температурными режимами и периодами функционирования.
Для обеспечения стабильной работы такой системы и служит гидравлическая стрелка. Этот, часто встречающийся в схемах теплоснабжения зданий, элемент рекомендуется фирмами-производителями котельного оборудования.
Современные конструкции гидравлических стрелок обеспечивают направленный и стабилизированный поток теплоносителя, удаление воздуха, отделение шлама, температурный контроль. Использование гидравлической стрелки в сложных схемах автономного отопления существенно повышает их тепловую и гидравлическую устойчивость и обеспечивает положительный эксплуатационный и экономический эффекты.

В ТРАДИЦИОННЫХ схемах отопления все контуры соединены с общим коллектором, и возниают такие проблемы, как:

• насосы могут не обеспечить необходимую производительность (это особенно относится к маломощным насосам, которые должны расходовать много энергии для преодоления конкурентной работы параллельно с насосами большей мощности);
• насосы могут выйти из строя (влияние дополнительных контуров может заставить работать насосы в неоптимальном или нештатном режиме);
• система отопления работает большую часть времени в условиях, далеких от оптимальных, которые были рассчитаны при проектировании;
• использование устройств регулирования расхода в зональных системах приводит к разбалансированию всей системы отопления;
• сложности с подбором насосов.

Следствие - «скачкообразная» работа котла и уменьшение его ресурса.
Избежать всех вышеперечисленных недостатков и обеспечить устойчивую работу системы отопления поможет гидравлическая стрелка.

РАБОТА ГИДРАВЛИЧЕСКОЙ СТРЕЛКИ

Внутри гидравлической стрелки может происходить перемешивание входящей и возвратной воды и она может работать в трех режимах.

Применение гидравлической стрелки настоятельно рекомендуется, если без разделителя перепад давления между коллекторами ΔP > 0,4 метров водяного столба.

Гидравлическая стрелка выбирается в зависимости от требуемой мощности (в кВт) и максимального протока воды в системе (л / час).

Фирменные гидрострелки подвергаются антикоррозийной обработке, зачастую снабжены готовой изоляцией, автоматическим сбросником воздуха и отделителем шлама.

ПРЕИМУЩЕСТВА ГИДРАВЛИЧЕСКОЙ СТРЕЛКИ

• существенно упрощается и удешевляет подбор насосов;
• улучшается режим работы и долговечность котельного оборудования;
• гидравлическая устойчивость системы, отсутствие разбалансировки;
• если типовой настенный двухконтурный котел работает на большую систему отопления, то встроенного насоса может быть недостаточно - идеальным вариантом является применение гидравлического разделителя и небольших насосов на каждый контур;
• использование в качестве эффективного удалителя шлама и воздуха из системы.
